- 発明の名称：フォークリフトの作業部視認装置
- 特許番号：第6467616号
- フォークリフト爪稼働部の視界確保と安全スムーズな運行作業を実現した独自のシステムで特許を取得いたしました。
高所の視界で困らない無線カメラが登場。
視界の届かなかった荷物や設備が丸見えで、スムーズな作業が可能に。
ケーブル断線の心配もゼロ！
遅延が少なく、防水も万全の無線カメラシステムです。
- POINT.1
- 業界初の
無線前方カメラシステム
- POINT.2
- 2画面モニターで
二方向同時確認可能
- POINT.3
- 後方カメラで
転落事故防止に効果大
国内初のリフト爪視野確認用無線式フロントカメラと後方確認用バックカメラのセットでより快適に、より安全に、運転をサポートいたします。

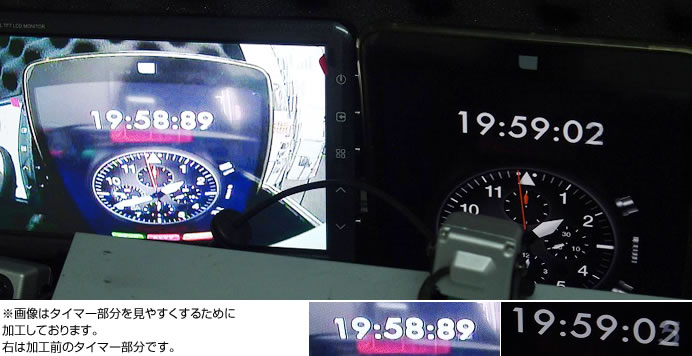

防水無線送受信機 遅延テスト結果
防水無線送受信機+モニターを通して「遅延0.13秒以内」
左：実際のモニター画面／右：ストップウォッチ画面（スマートフォン）
- 防水無線送受信機：
- ①遅延90～120ms, 0.09～0.12秒以内 ②解像度：720X480 ③機能：通常防水
録画機能 ドライブレコーダー連動
ドライブレコーダーとの連動で
操縦者：前方・後方カメラシステム(モニター画像)での作業安全確認
管理者：ドライブレコーダーによる構内安全管理
が、一度に可能になりました。
既存ドライブレコーダー連動条件：モニター映像出力 RCA(メス)端子 対応
※カメラは、爪カメラ・前方カメラ・後方カメラを選べます。
ＢＥ-ＲＶ１４１ＡＯ
ＢＥ-ＲＶ１４１ＷＬ
大型から小型まで設置が可能！
-
無線対応型２画⾯モニター
有線式７インチカラーモニター。
２画面/１画面選択可。受信機に接続し 無線式カメラの画像を映します。
※防水モニターに変更可能
-
モバイルバッテリー
アルミボディ
※充電器つき
※ステンレス製バッテリーケース付
（生活防水仕様）
-
無線式フロント防水カメラ
リフト爪方向などのフロント視野確保に最適。無線式小型カメラを送信機に接続し使用します。
-
電源ケーブル
-
２カメラセット用
有線式防水カメラ有線式。高画質の小型広角カメラで車両後方・側方の視野確保に適します
-
防水送受信機
国内初。防水無線送受信機が、フォークリフト爪カメラを実現可能にしました。
セット内容※基本セットは（有線カメラ+カメラガード）がありません。
- 基本セット
「BE-RV141WL-B/D」 - ●無線式フロントカメラ STR230
- ●２画⾯仕様モニター BE-A-70W
- ●防水送受信機
- ●モバイルバッテリー
- ●充電器
- ●電源ケーブル
- ●DCDCコンバーター（電動式のみ）
- 【特許取得】特許第6467616号
※車輌状態により、映像に若干ノイズが入る場合があります。
- ２カメラセット
「BE-RV141WL-2B/2D」 - ●基本セット
- ●有線式カメラ STR141
- ●カメラガード
※無線式フロントカメラ・有線式カメラ共にマグネット使⽤可動設置、またはビス固定設置を選べます。
| 爪方向 前方 無線カメラ 2画面モニター |
BE-RV141WL-BC（バッテリー車） BE-RV141WL-DC（エンジン車） |
|---|---|
| 爪方向 前方 無線カメラ ［防水］1画面モニター |
BE-RV141WL-BC/WP70720（バッテリー車） BE-RV141WL-DC/WP70720（エンジン車） |
| 爪方向 前方 無線カメラ + 後方 有線カメラ 2画面モニター |
BE-RV141WL-2BC（バッテリー車） BE-RV141WL-2DC（エンジン車） |
| 爪方向 前方 無線カメラ + 後方 有線カメラ ［防水］４画面モニター |
BE-RV141WL-2BC/70QWP（バッテリー車） BE-RV141WL-2DC/70QWP（エンジン車） |
フォークリフトカメラ設置例
リフト爪視野確認用カメラとモニターを無線接続にすることで、従来の有線式では不可能だった前上方向の安全確認が可能に。また、大型のフォークリフトには後方用カメラもご用意。
前方と後方にカメラを設置することにより、視野の拡大を図ります。

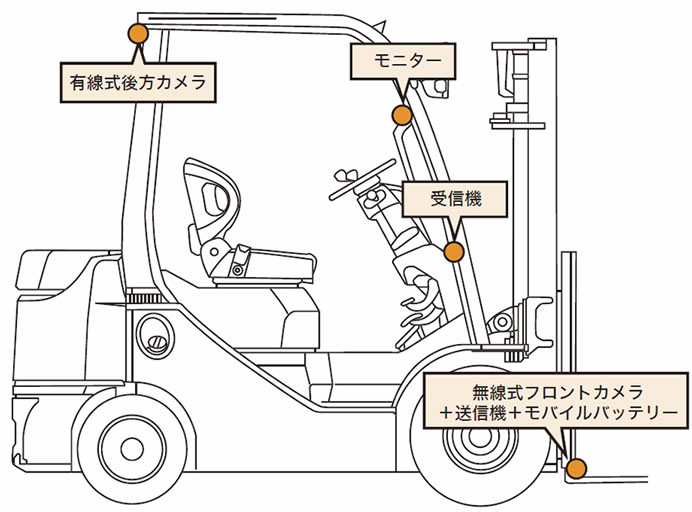

大型フォークリフトの場合
前方フォーク部分に1 台と後方に１台
前方カメラは（防水送受信機使用型）無線システム採用
point前方と後方の二台で監視
モニター画像は、２画面画像の他、１画面時にバック操作で後方カメラ画像に切替も可能です。
用途・シーン合わせて切替ることで作業効率もアップ。
point防水カメラシステム
防水モニターへの変更で、全て防水仕様となり、屋外使用のフォークリフト・産業機械に最適なシステムとなります。
※電源ケーブル・（エンジン車用）ＤＣＤＣコンバータのみ非防水ですので、雨水のかからない所に設置して下さい
- モニター
- 有線式カメラ
- 無線式フロントカメラ
（リフト爪確認視野用）
前方と後方にカメラを設置した際には、モニターで二画面同時確認を行っていただけます。
また、スムーズな画面切替によって作業中も快適･安全。
フォークリフトのサイズや形を選ばないので、幅広いタイプにご使用いただけます。
※無線式フロントカメラ、送信機、モバイルバッテリーの取付位置はフォークリフトの形状により、若干異なります。

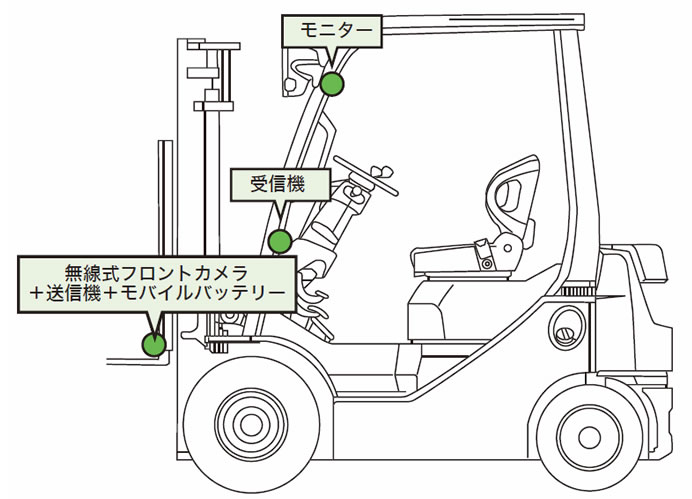

小型フォークリフトの場合
前方フォーク部分に1 台
前方カメラは（防水送受信機使用型）無線システム採用
point無線だから実現できる
従来の有線式では困難だったフルスリー三段マストのような高所部作業での安全確認も、しっかり可能になります。
- モニター
- 無線式フロントカメラ
